Заснемане за проектиране на компостираща инсталация

В рамките на нов проект, възложен от Община Елхово, беше извършено подробно геодезическо заснемане с LiDAR технология, необходимо за проектиране на компостираща инсталация към съществуващото депо за отпадъци. Основната цел на заснемането беше да се осигури точна и детайлна информация, която да послужи като надеждна основа за бъдещото инвестиционно проектиране.



При стартиране на проекта наличната информация от кадастралната карта беше силно ограничена. В кадастъра бяха отразени само имотните граници, без данни за:
  • съществуващата инфраструктура
  • релефа на терена
  • насипи, площадки и технологични зони
  • пътна инфраструктура в района на депото
За да се осигури надеждна база за проектиране, беше необходимо пълно геодезическо заснемане на терена.

LiDAR заснемане на площ от 200 декара
Полевата работа беше извършена чрез LiDAR заснемане с дрон, което позволява бързо и изключително детайлно събиране на пространствени данни върху големи площи. В рамките на проекта бяха заснети:

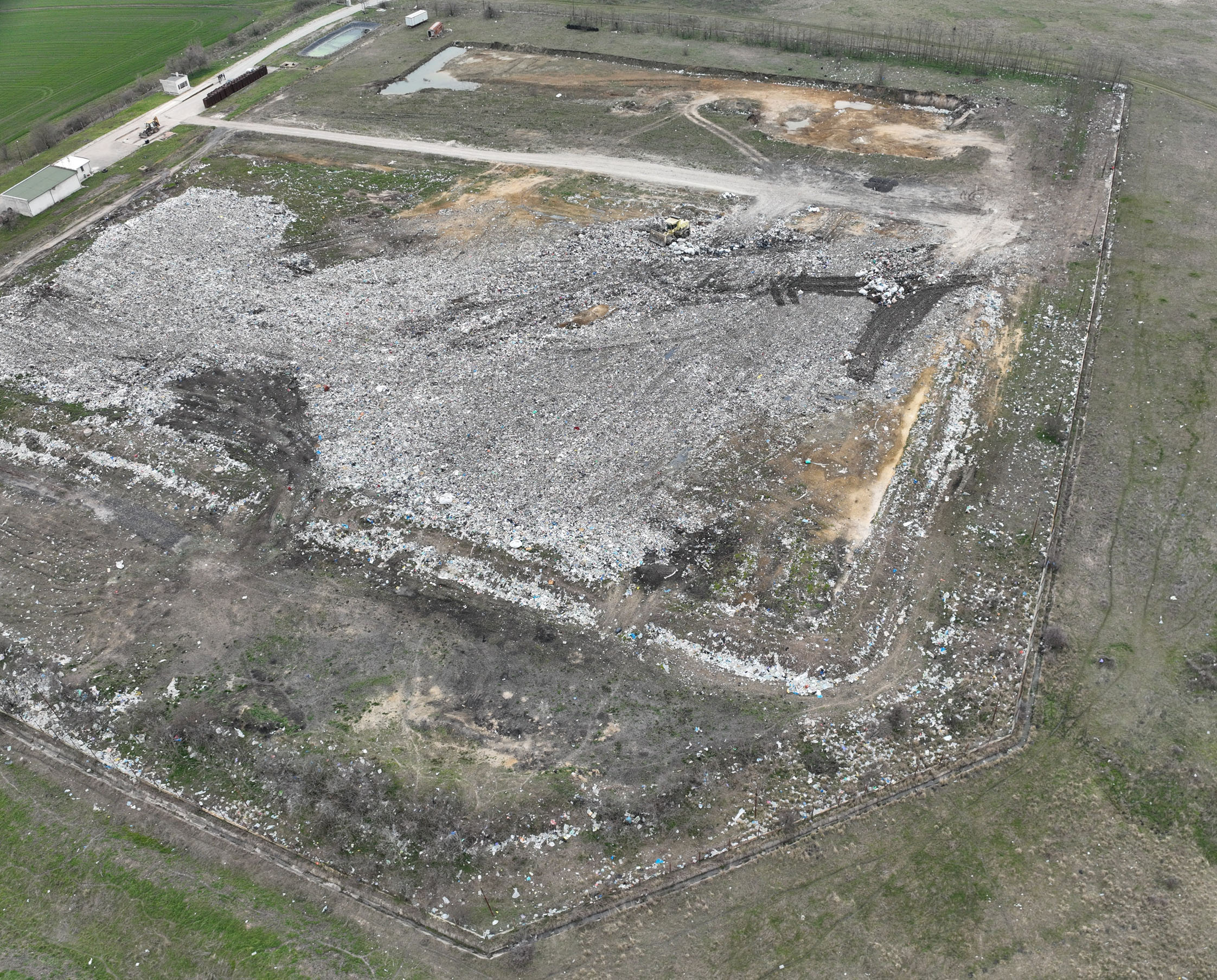

  • съществуващото депо за отпадъци с площ около 50 декара
  • нов имот, предвиден за изграждане на компостираща инсталация
  • прилежащият терен, необходим за цялостен анализ на релефа и инфраструктурата

Общата площ на заснемането достигна около 200 декара.
Този по-широк обхват позволява на проектантите да анализират не само конкретния имот, но и влиянието на околния релеф върху бъдещото съоръжение, включително отводняване, достъп и технологично разположение.

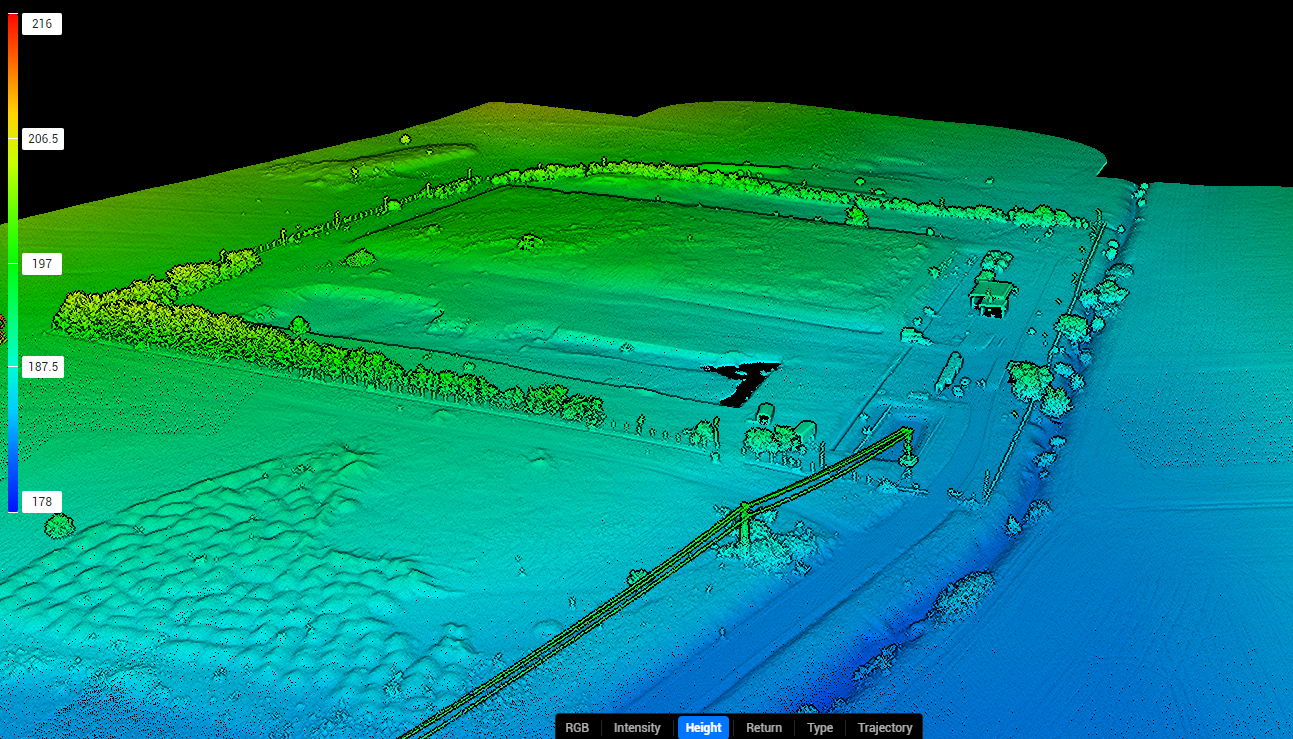

цифров модел на терена с точност 2см.

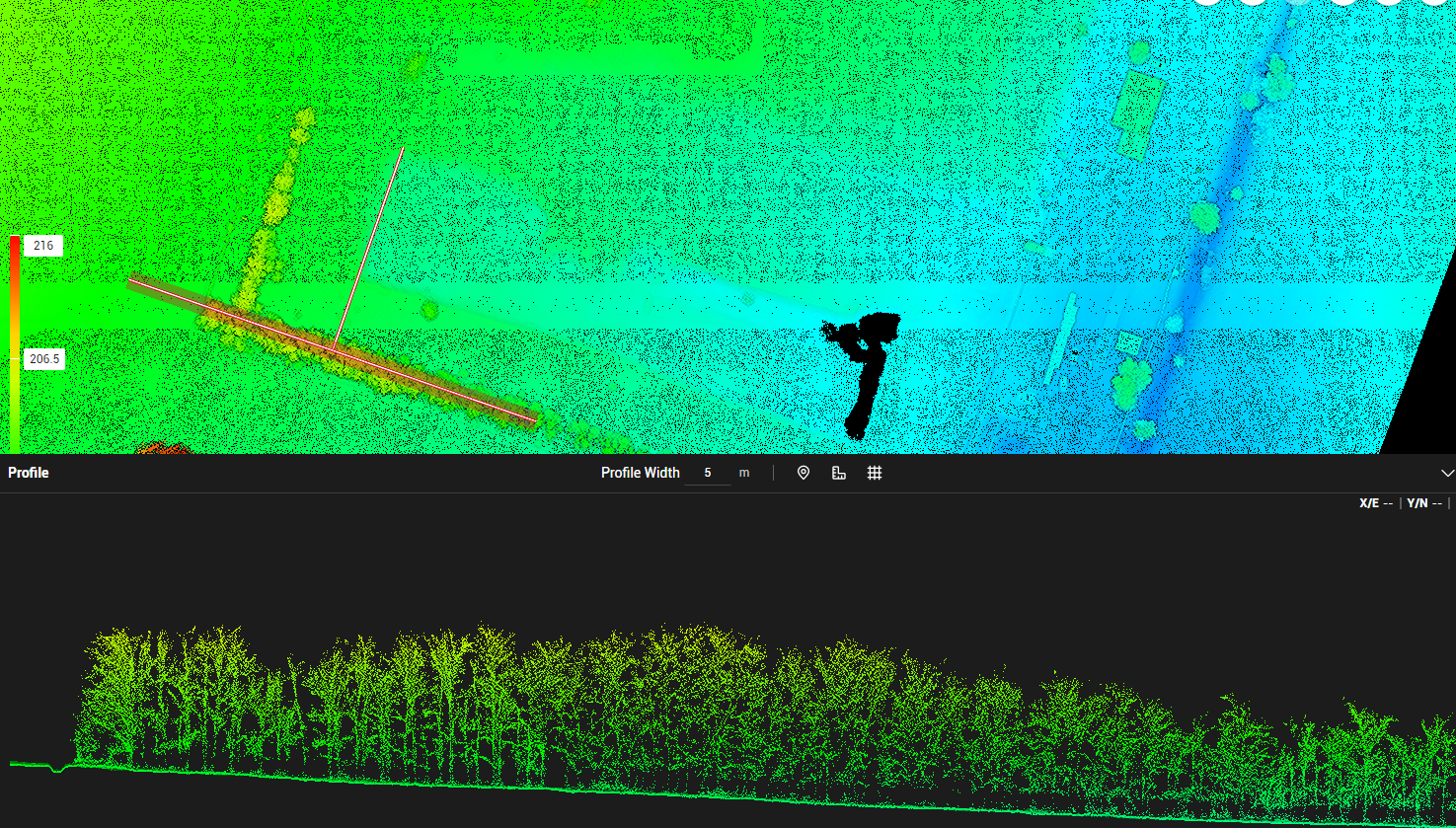

ранна пролет, дърветата не са никакъв проблем за определяне на терена под тях

Обработка на LiDAR данните

След приключване на заснемането беше извършена детайлна обработка на LiDAR облака от точки, чрез която беше създаден високоточен цифров модел на терена.
В процеса на обработка бяха изпълнени следните дейности:

  • генериране на хоризонтали за цялата заснета площ от 200 декара

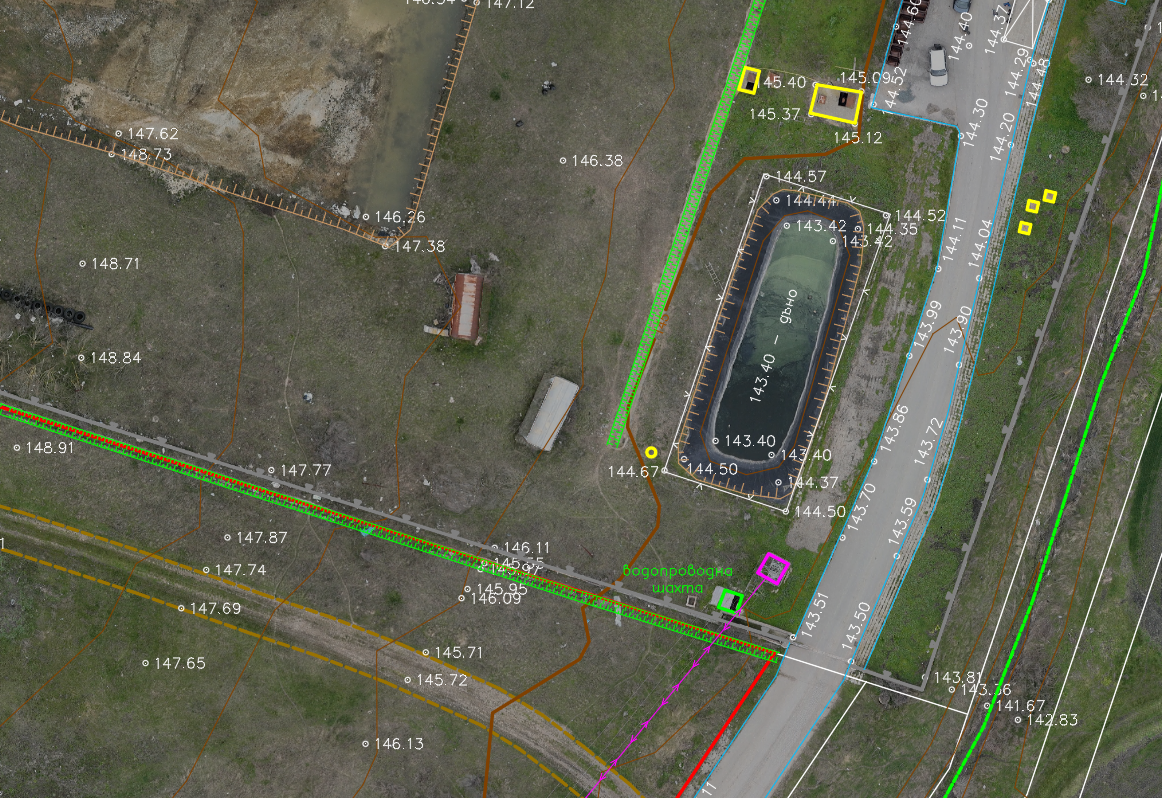

  • ръчно картографиране на съществуващата инфраструктура – пътища, площадки, насипи и други характерни елементи

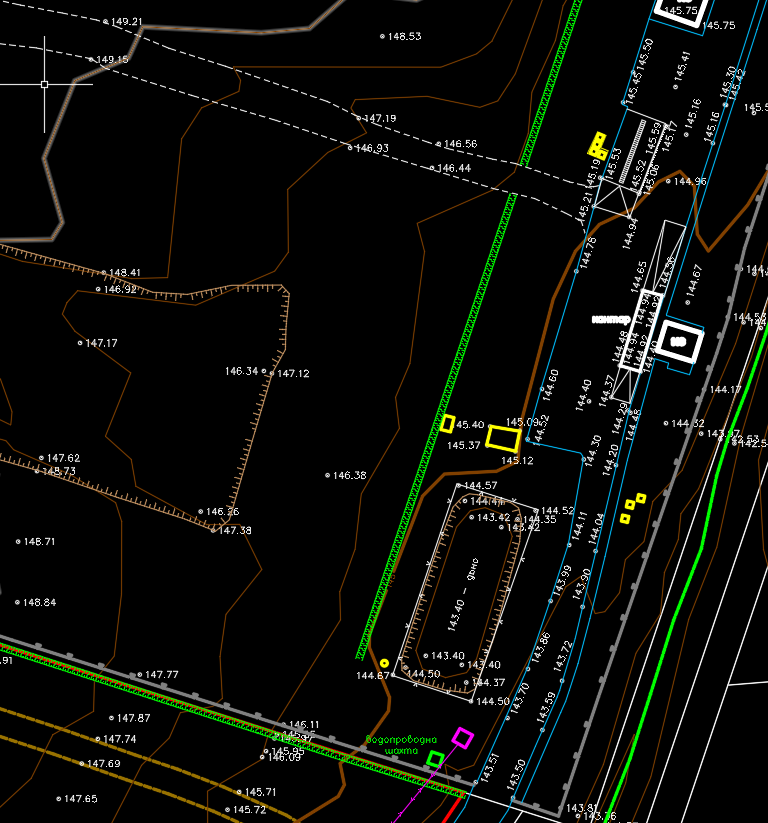

  • извеждане на около 250 подробни геодезически точки на ключови места от терена
  • създаване на подробен цифров модел на релефа

Комбинирането на автоматичната обработка на LiDAR данни с допълнителна геодезическа обработка позволява постигане на висока точност и надеждност на крайния модел.

Краен продукт за проектиране

Възложителят получава пълен набор от пространствени данни, които могат директно да бъдат използвани при инвестиционното проектиране.
Крайният резултат включва:

  • подробно цифрово геодезическо заснемане

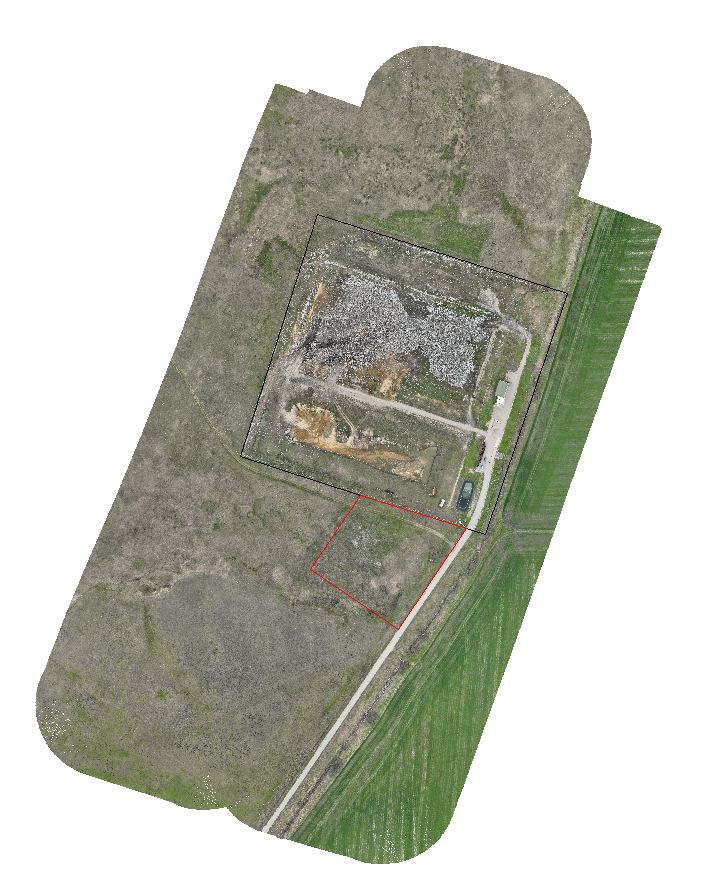

  • растерно изображение на цялата заснета площ от 200 декара
  • цифров модел на терена (DTM)
  • хоризонтали на релефа
  • подробни геодезически точки
  • суров LiDAR облак от точки, получен от дрона

Този тип данни осигуряват на проектантите реална и точна картина на терена, което значително улеснява проектирането и намалява риска от грешки в следващите етапи на проекта.

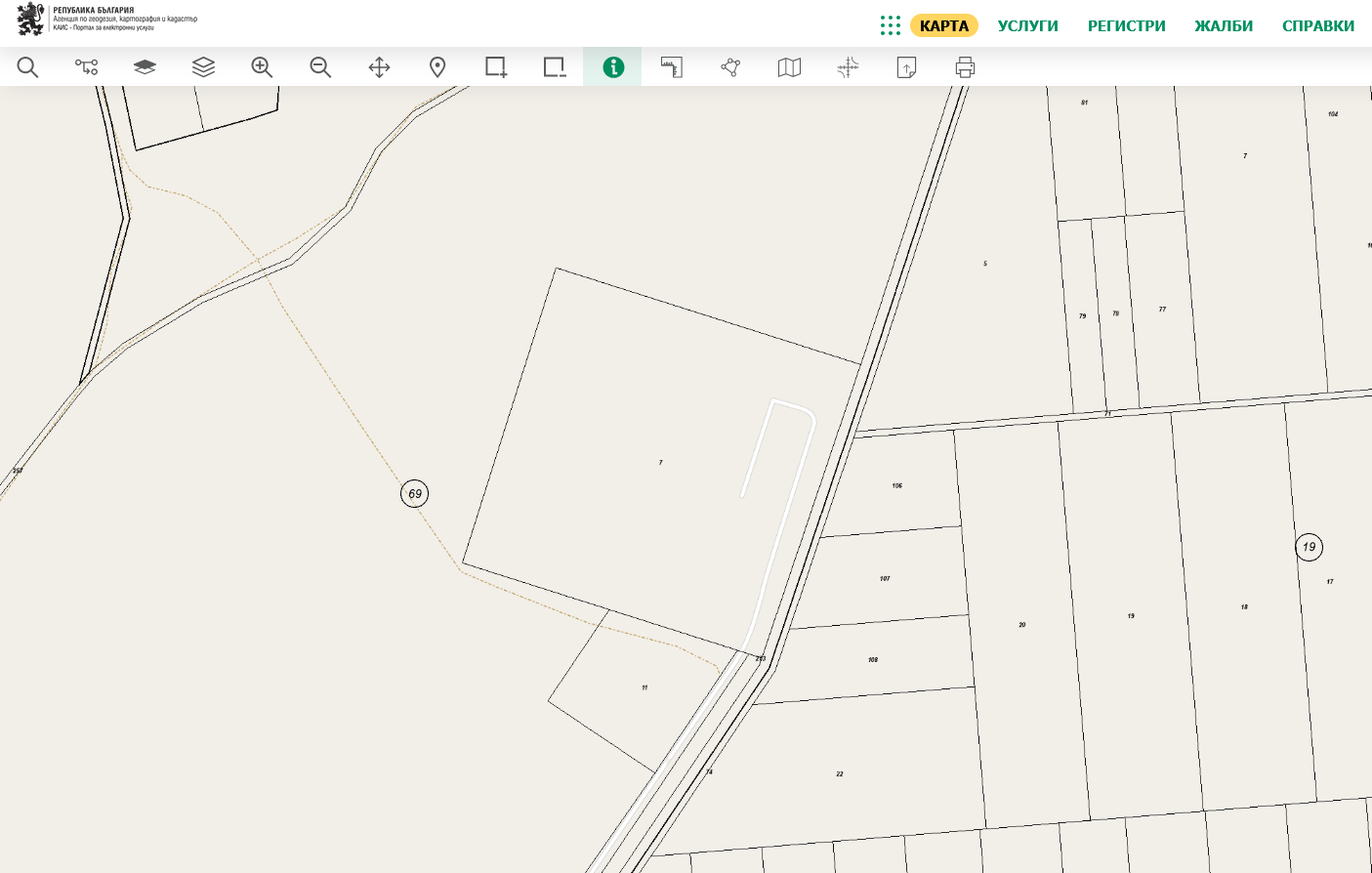

данни от кадастралната карта

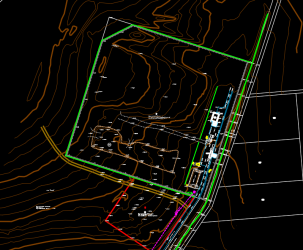

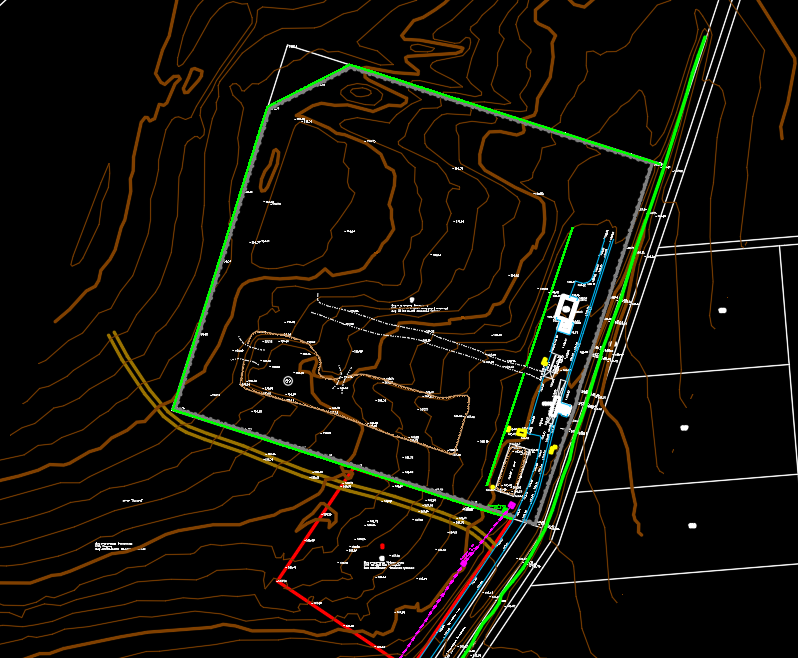

подробно заснемане и хоризонтали с голям обхват

при проектиране получавате много по-добра представа за ситуацията
