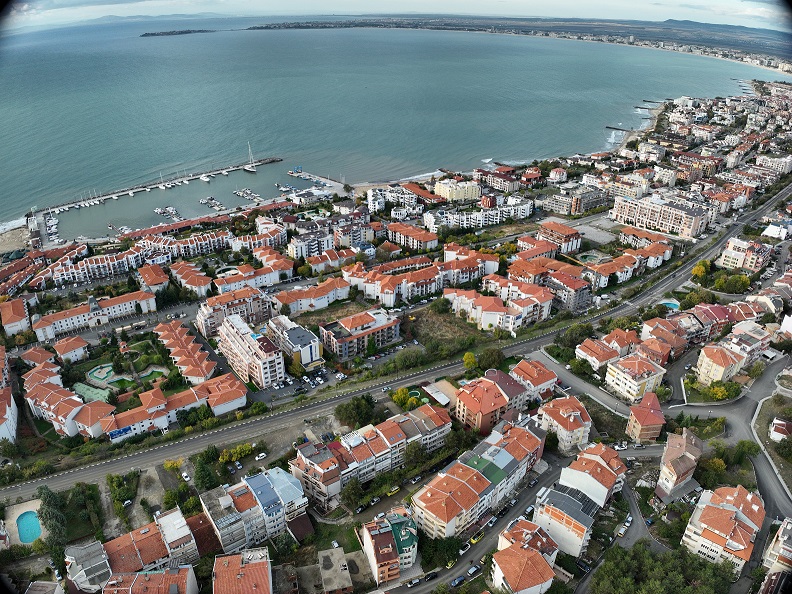

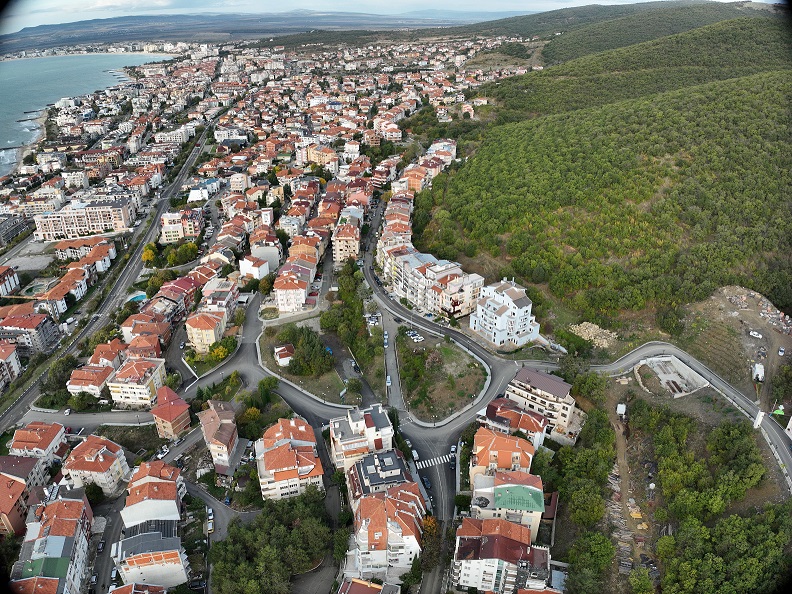

Заснемане на релеф в комплекс Свети Влас
заснемането обхваща площ около 100 декара
Този път измерването е направено по поръчка на колега геодезист, който трябва да изготви геодезическо заснемане за проектиране в поземлен имот с доста стръмен и захрастен терен. Проблемите при заснемане с GPS приемник или тотална станция са няколко :
- Терена е доста стръмен и захрастен. На места е трудно да се премине, освен това гъстата растителност пречи на GPS приемника да се направи измерване с добра точност, а стръмният терен прави невъзможно заснемането с тотална станция.
- На няколко места има изградени подпорни стени около граничните имоти, някой от тях бяха високи по 3-4 метра. Невъзможно е да се хване ниво горен ръб и долен ръб.
- Ако се направи фотограметрично заснемане с дрон, резултатите биха били много ненадеждни поради гъстата растителност и тесните пролуки между високи сгради и отвесни подпорни стени
Направих измерването на две облитания. Веднъж на височина 70 метра, където се постарах да заснема максимално детайлно и под ъгъл местата, на които видимо имаше подпорни стени или големи разлики в наклона на терена. И отделно заснемане на височина 160 метра, за да обхвана повече площ, прилежащи улици и сгради.

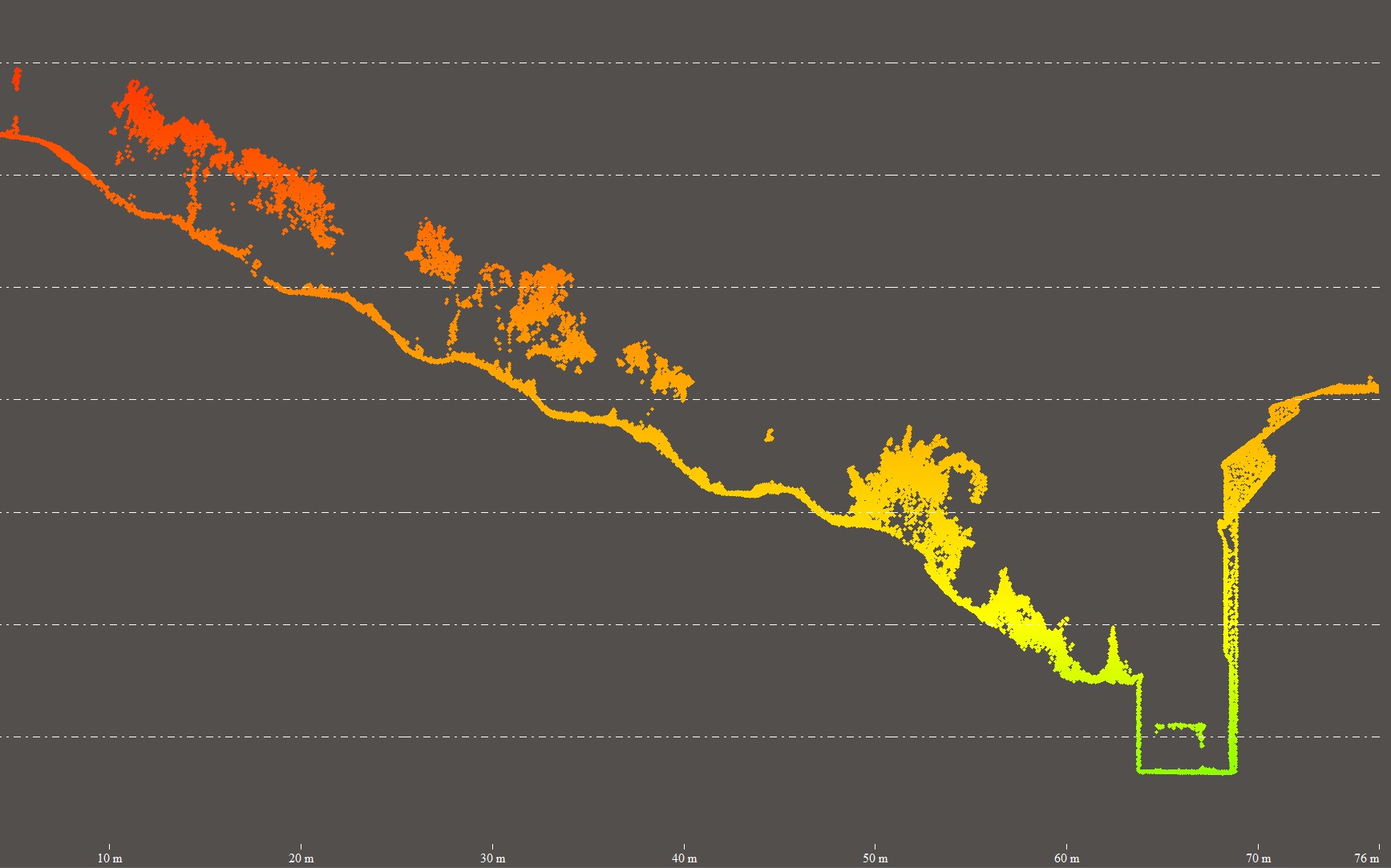

Това е подпорна стена с височина около 3.5м. Част от нея попада и под короната на дърво - абсолютно невъзможно да се измери по фотограметричен начин

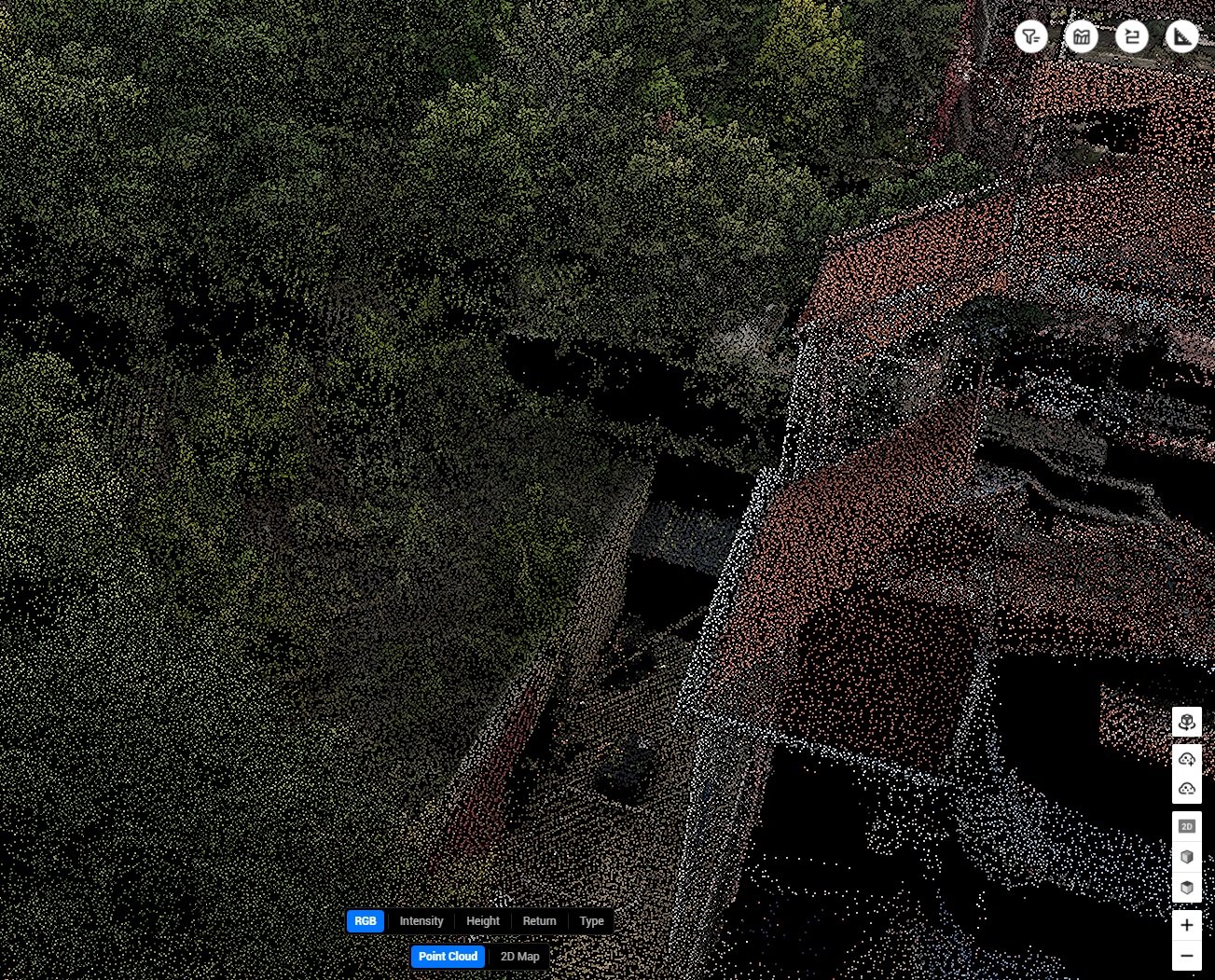

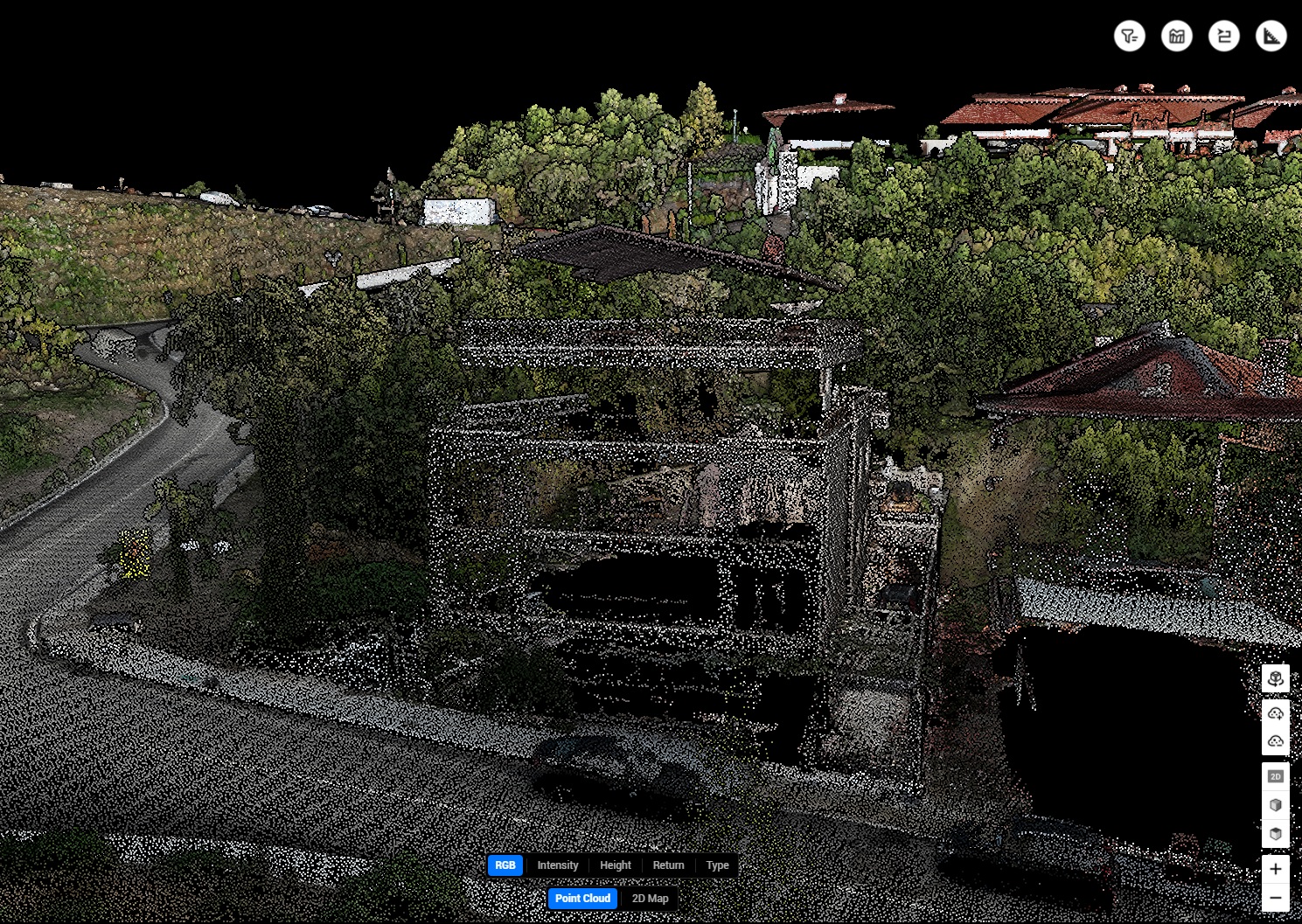

Заснемането с LIDAR дава много добри резултати дори при високи сгради разположени в близост една до друга.
От извършеното заснемане, колегата геодезист ще получи:
- "Суровият" облак от точки с големина 1.7GB

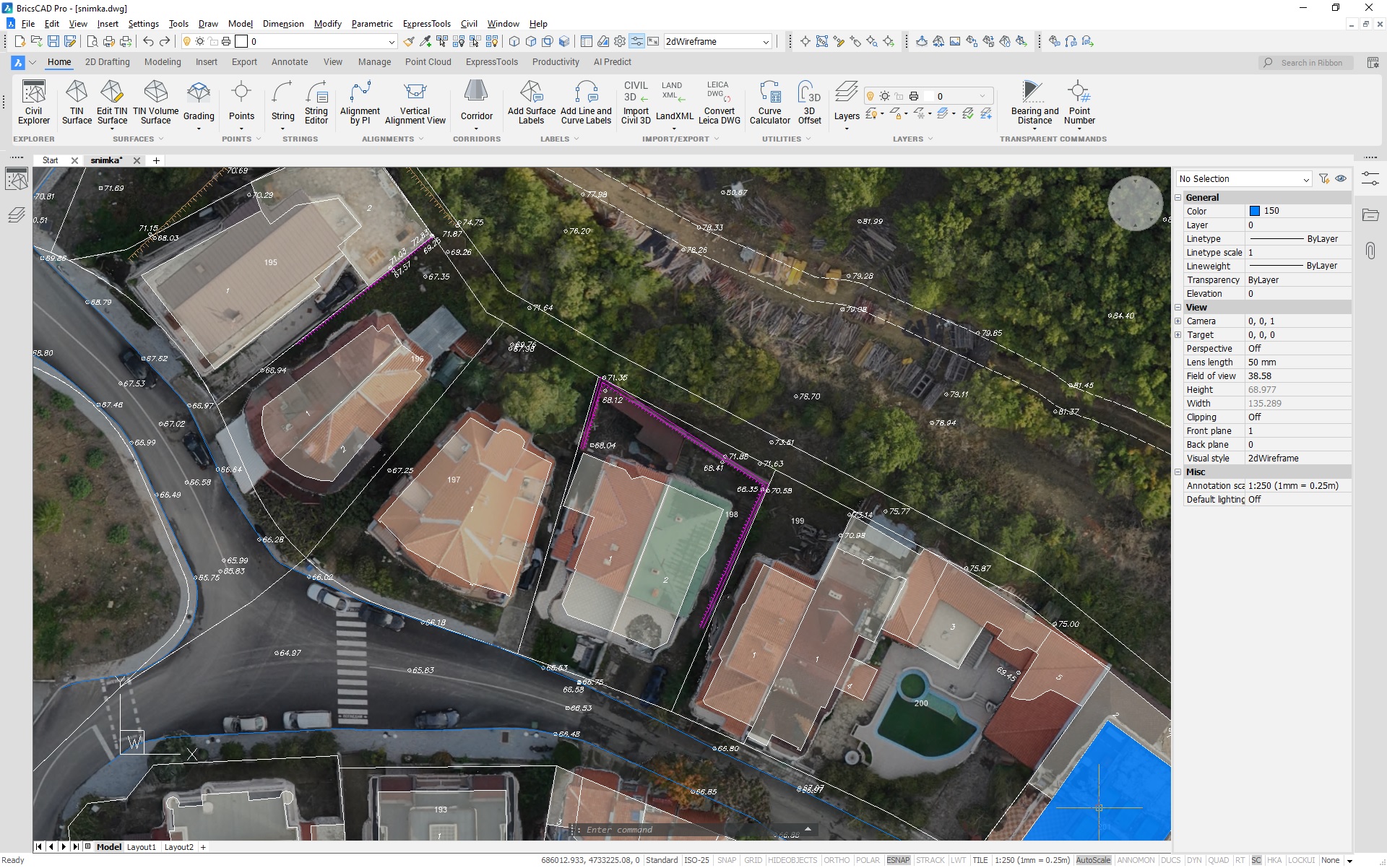

- Около 300 подробни точки нансени в DWG файл и извлечени след старателно оглеждане на терена с вертикален профил и избиране на най-надеждни отчети. Така резултатите се доближават максимално до стандартно измерване с традиционните геодезически иснтрументи. Готов координатен регистър на измерените подробни точки и файл, оформен като "Геодезическа снимка"
- Файл с хоризонтали след направено класифициране на точките и отделяне на измерванията, които са най-близко по терена. Използваме официалният софтуер на DJI - Terra, оптимизиран за Zenmuse L2.

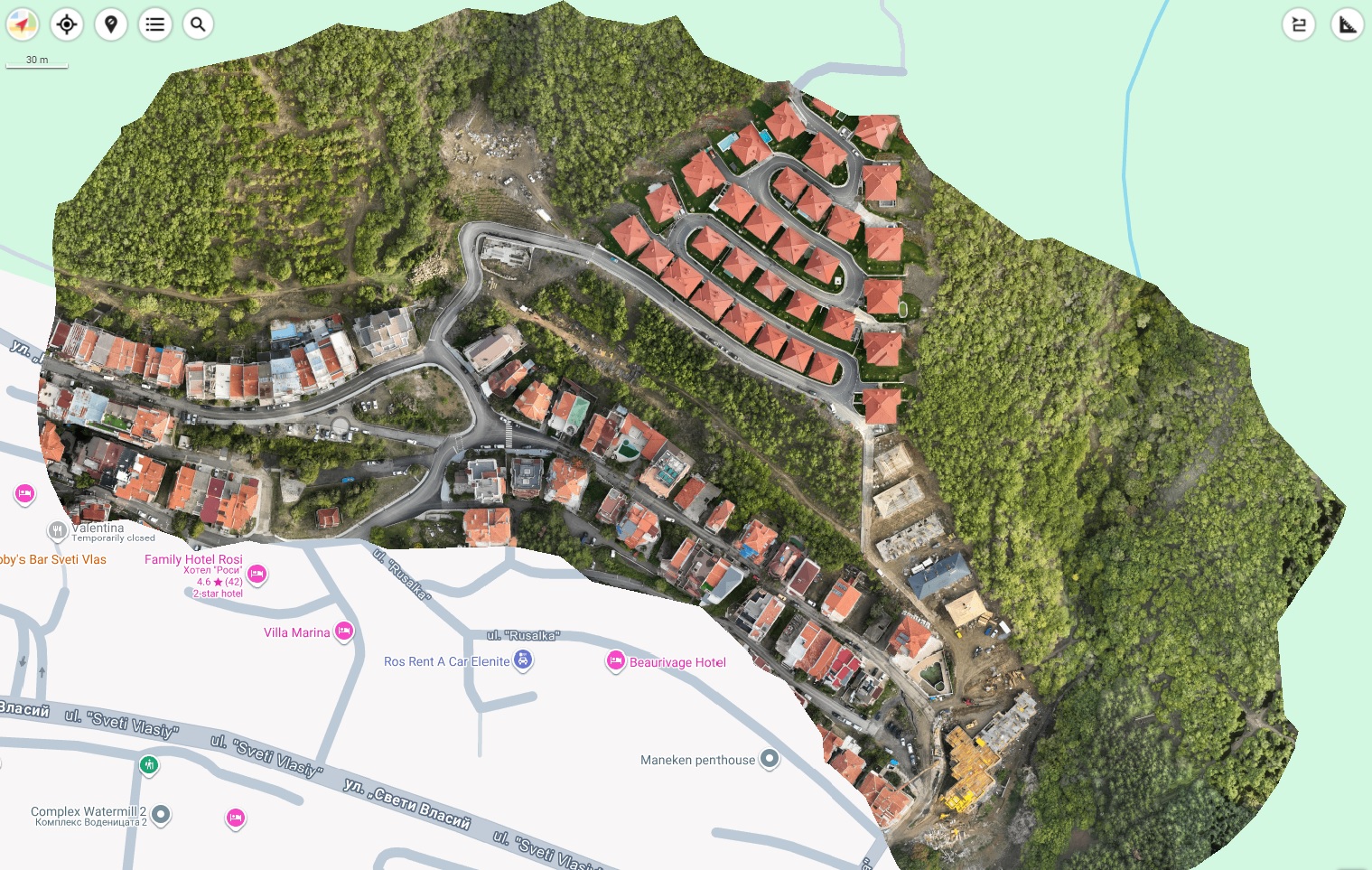

- Координирана 2D снимка в координатна система БГС2005

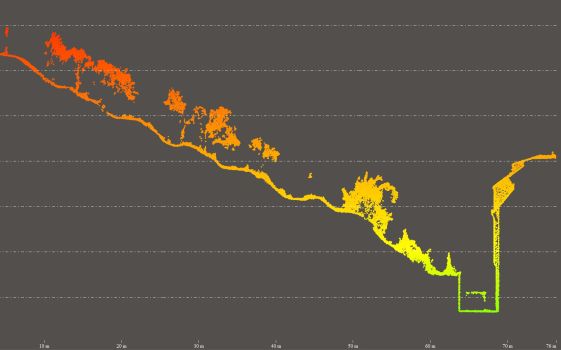

Вертикален разрез на терена.

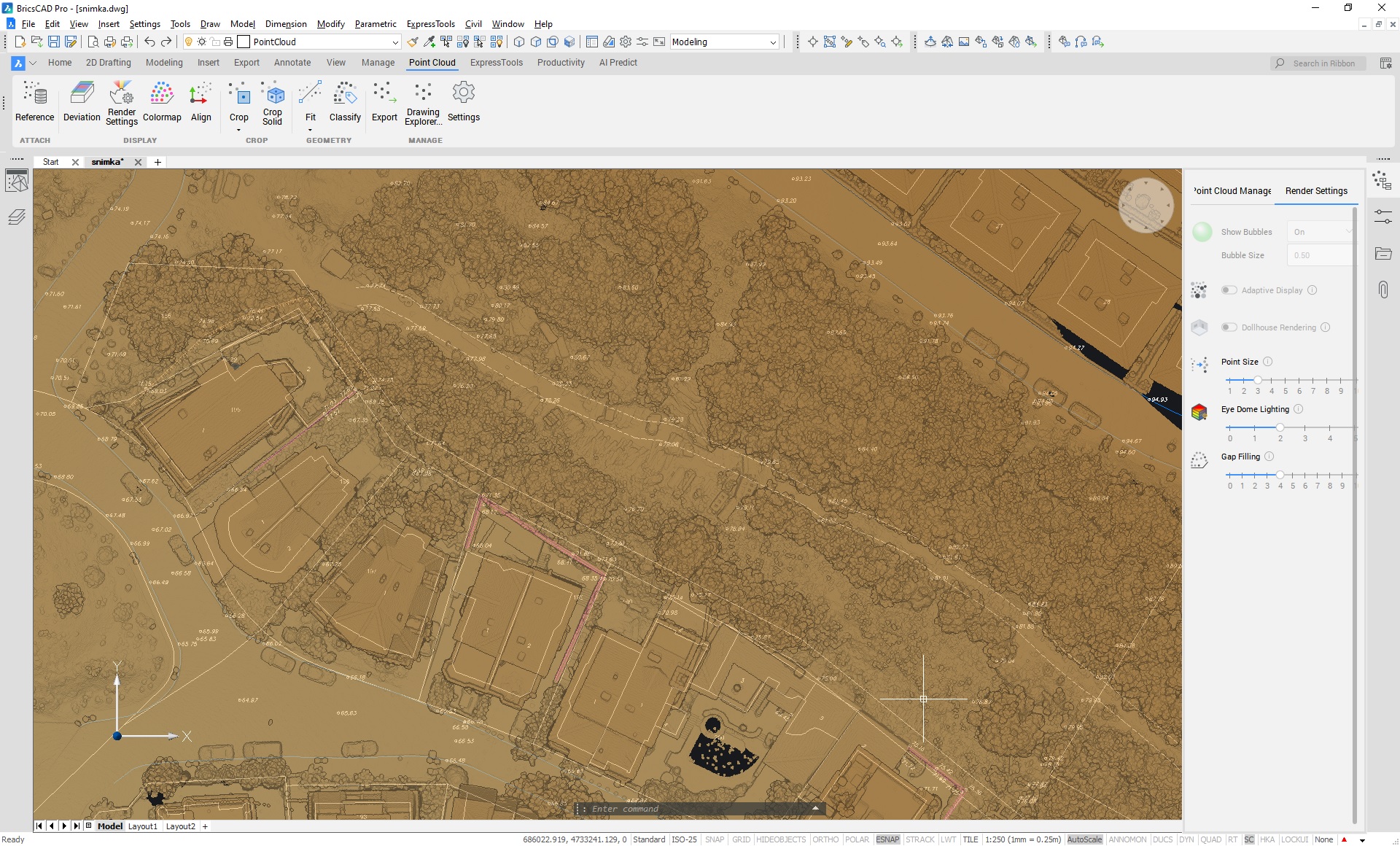

с подходящ софтуер и хардуер, може да се работи директно върху облака от точки :)
